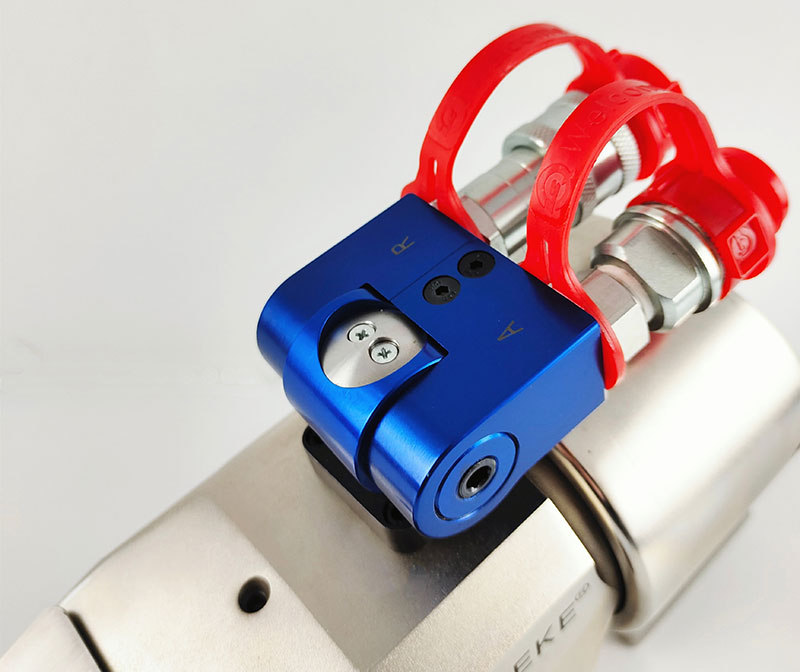

360°X 180°旋转油管接头
无使用空间限制方便使用

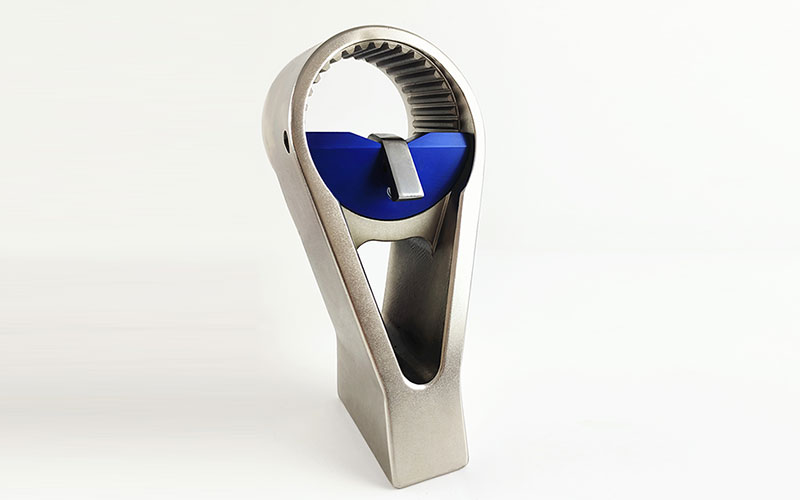

360°微调反作用力臂
适应多种支点，亦可根据实际工况定制专用反力臂

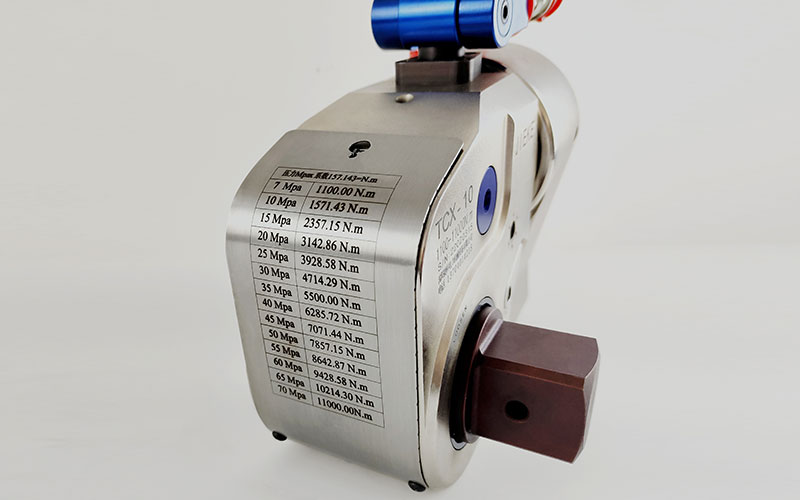

激光刻印扭矩压力对照表
便于查阅，不易磨损，耐腐蚀

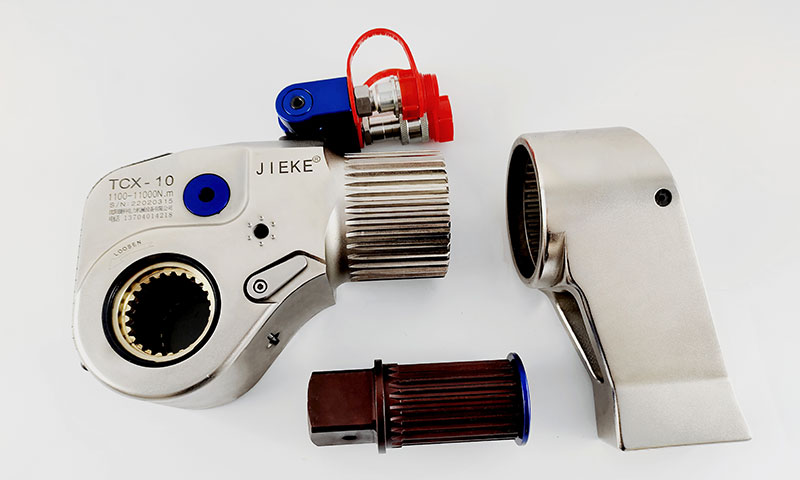

可拆卸设计
便于旋转反力臂，找到合适支点
便于切换驱动轴方向，实现拧紧或拆卸切换

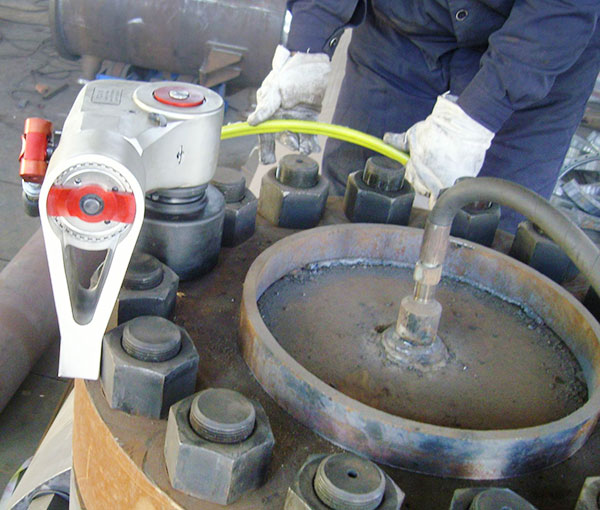

施工实例
捷科JIEKE液压扳手保驾护航

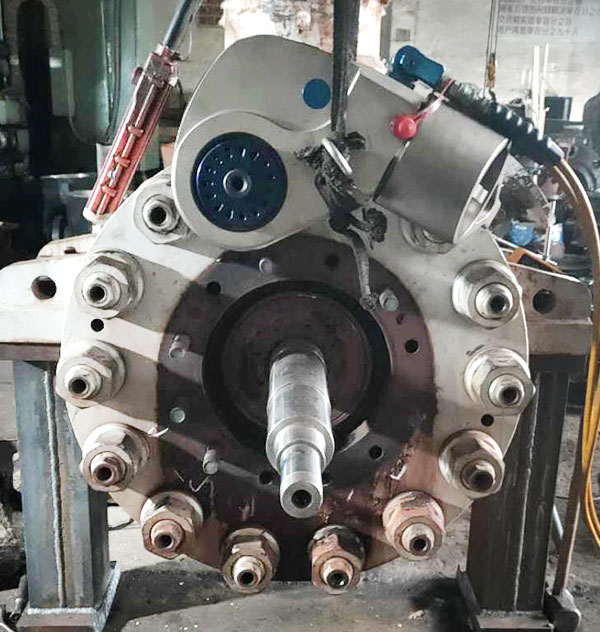

捷科扳手应用于水泵设备

捷科扳手应用于化工设备

产品参数

型号	TCX-2	SGS-3	TCX-5	TCX-8	TCX-10	TCX-40	TCX-60	TCX-80
订货编号	0102002	0102003	0102005	0102008	0102010	0102040	0102060	0102080
输出扭矩N.m	210-2100	480-4800	510-5100	800-8000	1100-11000	4180-41800	6000-60000	8000-80000
适用螺栓M	16-27	22-36	27-48	27-56	30-64	42-105	48-120	64-140
L1	142	175	170	196	219	358	230	511
L2	178	180	198	205	228	372	490	549
H1	58	58	74	280	86	130	138	134
H2	90	90	107	140	146	203	202	245
H3	112	122	126	148	160	279	309	356
H4	142	170	170	188	200	324	352	408
R1	30	32	33	39	51	83	93	115
R2	116	120	127	140	143	223	230	248
驱动轴	3/4″	1″		1-1/2	1-1/2	70*70	75*75	3.5″
重量kg约	4.8	8	9	12	16	68	84	142

关键词

TCX系列

※ 高强度合金钢材料，一体成型机身，经过热处理，坚固耐用，减少磕碰损伤。
※ 360°x180°旋转胶管接头，有效适用于狭小空间油管铺设。
※ 棘轮棘爪精密设计，输出扭矩准确，精度高达±3%。
※ 棘轮防退挚子，保证棘轮每一次扭转有效，不逆转，提高速度。
※ 反作用力臂306°可调，扳机式锁扣，可借助多处支点支撑。
※ 根据现场实际空间位置的需要，可定制多种结构、不同形状的反作用力臂。
※ 驱动轴设计有快速释放的保释帽，拆卸、安装、锁定快速完成。
※ 扳手扭矩系列化，100N.m-240000N.m，18种规格型号任选。
